Hej tam! Jako dostawca wieńców zębatych często otrzymuję pytania dotyczące przełożenia wieńców zębatych. Pomyślałem więc, że zgłębię ten temat i podzielę się wszystkim, co musisz o nim wiedzieć.
Zacznijmy od podstaw. Obwód wieńcowy to duże koło koronowe powszechnie stosowane w maszynach przemysłowych, takich jak piece obrotowe, młyny kulowe i suszarki. Jego głównym zadaniem jest przenoszenie mocy z jednostki napędowej na sprzęt wirujący, co czyni go kluczowym elementem tych ciężkich maszyn.
Jaki jest współczynnik prędkości?
Przełożenie prędkości obrotowej wieńca zębatego to zasadniczo zależność pomiędzy prędkością obrotową zębnika (małego koła zębatego zazębiającego się z wieńcem zębatym) a prędkością obrotową samego wieńca zębatego. Jest to kluczowy parametr określający skuteczność przenoszenia mocy i skuteczność działania maszyny.
Matematycznie przełożenie prędkości (SR) oblicza się ze wzoru:
[SR=\\\\\\\\\\przeczytaj
gdzie (N_p) to prędkość obrotowa wieńca zębatego, (N_g) to prędkość obrotowa wieńca zębatego, (D_g) to średnica podziałowa wieńca zębatego, a (D_p) to średnica podziałowa wieńca zębatego.
Rozbijmy to. Jeśli masz duży wieniec zębaty o dużej średnicy podziałowej i mały zębnik o znacznie mniejszej średnicy podziałowej, przełożenie będzie wysokie. Oznacza to, że w danym okresie zębnik obróci się znacznie więcej razy niż zębatka. Na przykład, jeśli średnica podziałowa wieńca zębatego jest 10 razy większa od średnicy koła zębatego, zębnik będzie obracał się 10 razy na każdy pojedynczy obrót wieńca zębatego.
Dlaczego przełożenie prędkości jest ważne?
-
Efektywność przenoszenia mocy
Odpowiednie przełożenie zapewnia płynne i efektywne przenoszenie mocy z silnika napędzającego zębnik na wieniec zębaty. Jeśli przełożenie jest zbyt wysokie lub zbyt niskie, może to prowadzić do strat mocy, zwiększonego zużycia przekładni, a nawet awarii mechanicznych. Na przykład, jeśli przełożenie jest nieprawidłowe, koła zębate mogą nie zazębiać się prawidłowo, co może powodować nadmierne wibracje i hałas. -
Sterowanie pracą maszyn
Przełożenie prędkości pozwala nam kontrolować prędkość maszyny. W piecu obrotowym np. musimy utrzymywać określoną prędkość obrotową, aby zapewnić odpowiednią obróbkę materiałów. Wybierając odpowiedni stosunek prędkości obrotowej pomiędzy kołem zębatym a wieńcem zębatym, możemy osiągnąć pożądaną prędkość roboczą pieca. -
Wybór odpowiedniego silnika
Przełożenie prędkości pomaga również w wyborze odpowiedniego silnika dla maszyny. Znając wymaganą prędkość obrotową wieńca zębatego oraz prędkość, z jaką pracuje silnik, możemy obliczyć niezbędne przełożenie prędkości, a następnie wybrać silnik o właściwej charakterystyce mocy i prędkości.
Czynniki wpływające na współczynnik prędkości
-
Projektowanie i zastosowanie maszyn
Różne zastosowania przemysłowe mają różne wymagania dotyczące prędkości sprzętu obrotowego. Młyn kulowy używany do mielenia minerałów może wymagać innego przełożenia prędkości w porównaniu do suszarki obrotowej stosowanej do suszenia materiałów. Ogólna konstrukcja maszyny, w tym jej rozmiar, waga i rodzaj przetwarzanego materiału, odgrywa kluczową rolę w określeniu optymalnego współczynnika prędkości. -
Warunki obciążenia
Obciążenie, jakie musi wytrzymać maszyna, wpływa również na przełożenie prędkości. Jeśli maszyna pracuje pod dużym obciążeniem, bardziej odpowiednie może być niższe przełożenie prędkości, aby zapewnić wystarczający moment obrotowy do napędzania wieńca zębatego. Z drugiej strony, w przypadku lżejszych ładunków, można zastosować wyższy współczynnik prędkości, aby zwiększyć prędkość obrotową urządzenia. -
Materiał i jakość przekładni
Materiał użyty do wykonania wieńca zębatego i zębnika, a także jakość ich wykonania mogą mieć wpływ na przełożenie. Wysokiej jakości przekładnie wykonane z mocnych i trwałych materiałów wytrzymują wyższe prędkości i moment obrotowy, co pozwala na szerszy zakres przełożeń. Na przykład koła zębate o dokładnych profilach zębów i gładkich powierzchniach będą lepiej się zazębiać, zmniejszając ryzyko strat mocy i poprawiając efektywność przełożenia.
Jak zapewniamy właściwe przełożenie prędkości
Jako dostawca wieńców zębatych podejmujemy kilka kroków, aby mieć pewność, że przełożenie naszych wieńców zębatych spełnia wymagania naszych klientów.
-
Niestandardowe - usługi projektowe
Ściśle współpracujemy z naszymi klientami, aby zrozumieć ich specyficzne potrzeby w zakresie zastosowań. Niezależnie od tego, czy jest toObręcz do piecalub przekładnię do młyna kulowego, zbieramy szczegółowe informacje na temat konstrukcji maszyny, warunków pracy i wymagań dotyczących obciążenia. Na podstawie tych informacji nasz zespół inżynierów projektuje wykonaną na zamówienie kombinację wieńca zębatego i zębnika o optymalnym przełożeniu.
-
Najnowocześniejsza produkcja

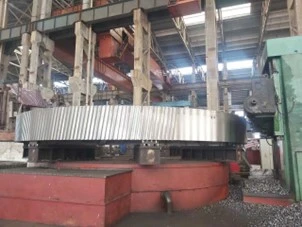

Korzystamy z najnowocześniejszych technik produkcyjnych i sprzętuObróbka zębatki wieńcowej. Dzięki temu koła zębate są produkowane z dużą precyzją, dokładnymi profilami zębów i gładkimi powierzchniami. Precyzyjna obróbka jest niezbędna do utrzymania prawidłowego przełożenia prędkości i zapewnienia płynnego przenoszenia mocy. -
Kontrola jakości
Posiadamy rygorystyczny system kontroli jakości. Każde produkowane przez nas koło zębate i zębnik przechodzi serię testów w celu sprawdzenia dokładności wymiarowej, twardości i wykończenia powierzchni. Pomaga nam to zidentyfikować i skorygować wszelkie potencjalne problemy, które mogą mieć wpływ na przełożenie prędkości lub ogólną wydajność przekładni.
Różne typy przekładni i ich przełożenia
Przekładnie zębate można łączyć z różnymi typami kół zębatych, a każda kombinacja ma swoją własną charakterystykę pod względem przełożenia. Jednym z powszechnych typów zębników jestPrzekładnia stożkowa. Przekładnie stożkowe stosuje się, gdy osie zębnika i wieńca zębatego nie są równoległe. Mogą zapewniać szeroki zakres przełożeń prędkości i są często stosowane w zastosowaniach, w których przestrzeń jest ograniczona lub gdzie wymagana jest zmiana kierunku obrotu.
Skontaktuj się z nami w sprawie potrzeb związanych z popręgiem
Jeśli szukasz wieńca zębatego i chcesz mieć pewność, że otrzymasz odpowiednie przełożenie prędkości dla swojego zastosowania, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów ma wieloletnie doświadczenie w branży i dokładamy wszelkich starań, aby dostarczać wysokiej jakości wieńce zębate, które spełniają Twoje specyficzne wymagania. Niezależnie od tego, czy potrzebujesz sprzętu o standardowym rozmiarze, czy o niestandardowym rozmiarze, możemy współpracować z Tobą, aby znaleźć najlepsze rozwiązanie. Nie wahaj się więc zasięgnąć porady i zacznijmy omawiać, w jaki sposób możemy Ci pomóc w zaspokojeniu Twoich potrzeb w zakresie popręgu.
Referencje
- „Podręcznik projektowania przekładni”, wydanie drugie, autor: Darle W. Dudley.
- „Projekt inżynierii mechanicznej”, wydanie ósme, autorstwa Josepha E. Shigleya, Charlesa R. Mischke i Richarda G. Budynasa.
- Podręczniki maszyn przemysłowych dotyczące pieców obrotowych, młynów kulowych i suszarek.
